首頁 > 產品系列 > 射頻測試解決方案

射頻測試解決方案

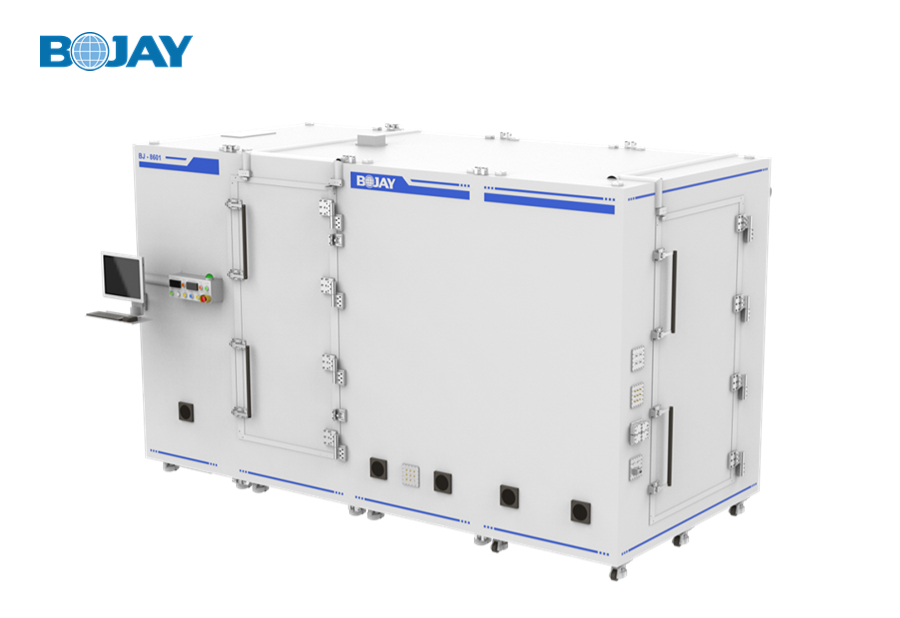

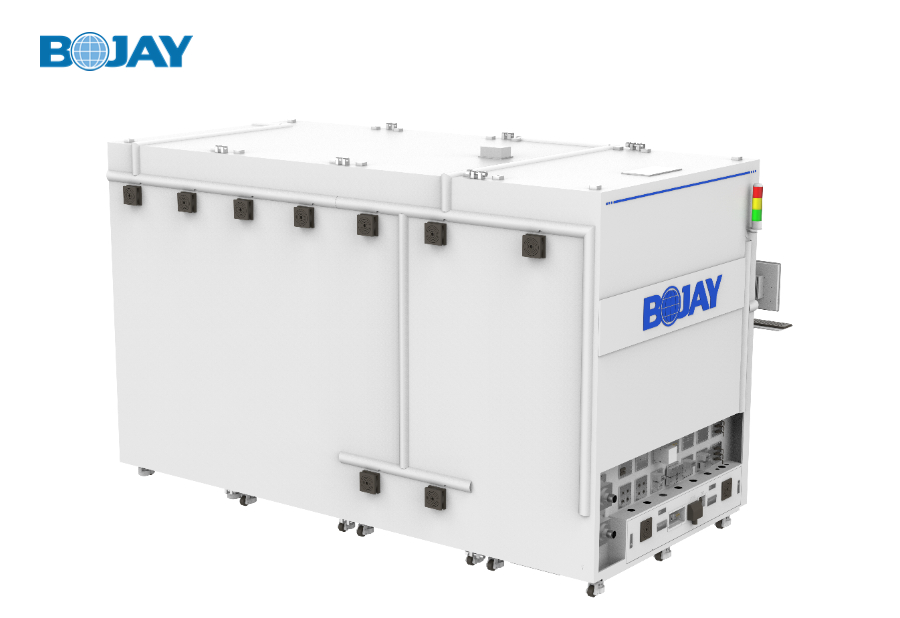

毫米波緊縮場和遠場二合一解決方案 BJ-8601

包括一個中型微波暗室和一個緊湊的天線測試范圍(緊縮場CATR),能夠在間接遠場和直接遠場測量方法之間切換;

● 直徑400毫米的靜區,最高負重可達100kg,支持不同尺寸的OTA測試;

● 實驗室測試設備,選配的保溫箱(選件),可進行-40至100℃的極端條件測試;

● 適用于5G黑盒子測試。

應用范圍:

● BJ-8601測試系統包括一個中型微波暗室和一個緊湊的天線測試范圍(緊縮場CATR),設計用于實驗室環境下的毫米波OTA測試,覆蓋頻率范圍為24至90GHz;

● 高精度的反射面為黑盒測試提供了一個直徑400毫米的靜區;

● 結合一個高精度的4軸定位器,該系統能夠為各種尺寸的DUT提供快速和準確的天線測量;最高負重可達100kg;

● 通過TTL硬件信號觸發的快速測量功能;

● 緊縮場支持單個或多個饋電天線,可以同時測量不同的信號;

● 該系統能夠在間接遠場和直接遠場測量方法之間切換;

● 可以提供配套的保溫箱(選件),用于在-40至100℃的極端條件測試。

機械規格:

內部尺寸3580(W)*1600(L)*1990(H)mm
外觀尺寸(不帶底座)4000(W)*2000 (L)*2415(H)mm
前門尺寸770(W)*1570(H)mm
右門尺寸980(W)*1740(H)mm
凈重約 2526kg
毛重約 4758kg
DUT最大尺寸900(L)*650(W)*300(H)mm
DUT最大重量100kg


電氣規格:

功耗2500W
輸入電壓

AC:100~120/200~240V

50/60Hz

定位器控制界面

USB A型母頭

RJ45



反射板、饋源天線及射頻規格:

反射板 拋物線弧面,卷邊設計
反射板尺寸

選項1:800 x 800 mm

選項2:900 x 900 mm

工作頻率范圍 24 ~ 90GHz
靜區參數

尺寸:直徑400m

幅度錐削: ≤ 1dB

幅度波紋:≤±0.5dB

相位誤差:≤ ±5°

交叉極化隔離度:≤-27dB

饋源天線

單一饋源:可搭配800mm或900mm反射板

多饋源:僅適用900mm反射板

工作頻率:  24~50GHz(可通過改變饋源天線擴展到90GHz)

連接器:2x2.4mm

材料:鋁合金

交叉極化隔離度: ≤-35dB

屏蔽效能24~90GHz >70dB
吸波棉反射率24~90GHz<-30dB
